VB-7000系列電動二通調節閥用于空調通風、熱處理廠的工業和工廠流體控制。

結構

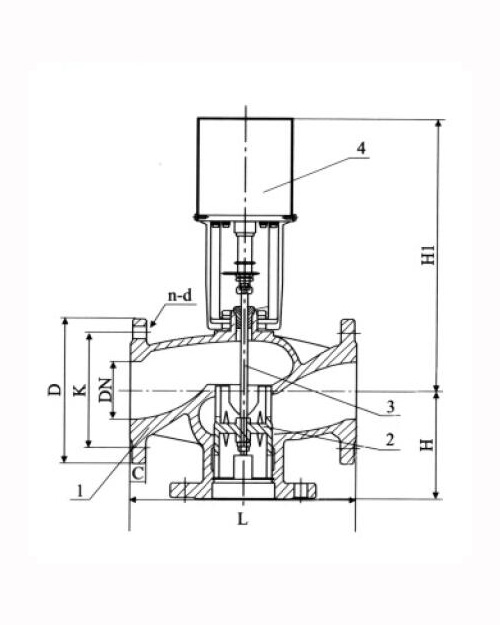

VB-7000系列電動二通調節閥包括閥體、閥蓋、閥瓣、閥桿、軸封、密封件。

安裝

1.按閥體顯示的流動方向安裝

2.安裝閥前應保證管道清潔、沒有焊接時留下的氧化物。

3.管道與閥體相連接時必須 吻合。并不受振動

4.用高溫流體(如蒸汽、過熱的水、透熱液體)作業的工廠，安裝時應使用伸縮接

頭，以避免管道膨脹，擠壓閥體。

5.驅動器垂直安裝在閥體之上、避免驅動器裝在閥的下面。

6.需留出足夠的空間以便日常維護時，從閥體上拆卸驅動器

7.閥不能安裝有于爆及環境溫度高于50℃和低于5℃的環境中，也不能置于蒸

汽、水力噴射或滴漏處。

主要技術參數

介質：熱冷水、50%乙二醇、蒸汽

介質溫度：2-120C

公稱壓力PN：1600KPa

流量特性：等百分比或線性

滲漏量：Kv值的0.05%

主要材料

1、閥體、閥座：球墨鑄鐵H200

2、閥瓣：黃銅

3、閥桿：不銹鋼

4、執行器
