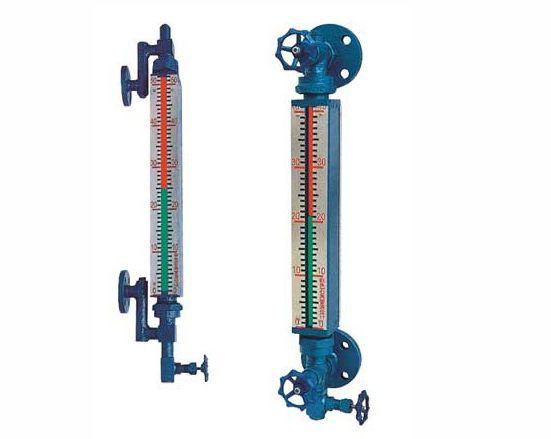

UNS（UGS）系列彩色石英管液位計

【UNS（UGS）系列彩色石英管液位計產品用途】：

UNS（UGS）系列彩色石英管液位計是采用國內外科技研制而成，它是普通玻璃板液位計更新?lián)Q代產品，它廣泛應用于石油、化工、電力、冶金等行業各種透明液體容器和鍋爐上，如：水、汽油、液化氣、液氨、丙安、丙烷、丙烯、芳烴、酸等油品和化工原料的液位測量，同時適用于二種不同介質密度的界面測量。彩色液體計安裝在各種容器及鍋爐上，直接觀測到液位變化，液相顯示呈現綠色，氣相顯示現呈紅色，界面測量呈三色分界面。液、氣顯示反差很大，在遠距離觀察、夜間巡視鮮明明清晰。它成功 地克服了普通板式液位計笨重，密封面積大，易滲漏，顯示不清晰在很近距離易判斷的缺點。

【UNS（UGS）系列彩色石英管液位計主要技術參數】：

1、特制的99.99%Si02透明石英管，其變形點1077℃，軟化點1730℃，抗壓強度1170Kg/cm膨脹系統數5.5*10的負7次方，經特殊工藝處理后具有耐高溫，高壓和優良的機械特性。

2、工作壓力：1.6、2.5、4.0、6.3MPa

3、工作溫度：-50～+520℃

4、測量范圍L：測量范圍按中心中期則制定：300、500、800、1100、1400、1700、2000mm鍋爐水位計：300、400、440 mm，特殊規格請注明尺寸。

5、伴熱蒸汽夾套：工作壓力1.0MPa, 接管尺寸G1/2內螺紋。

6、法蘭連接尺寸：采用化工部實施的HG20592-2063597法蘭標準

7、用戶采用其他法蘭標準，請?jiān)谟嗀洉r注明。

8、鋼球自動封閉壓力：大于0.2MPa

9、重量：15-30Kg

10 、UNS-A～B顯示高度與測量范圍關系表（顯示高度即標尺高度）

顯示高度	150	350	650	950	1250	1550	1850
測量范圍	300	500	800	1100	1400	1700	2000

【UNS（UGS）系列彩色石英管液位計特點】：

 液、氣相顯示清晰、無盲區、密封性能好、耐高溫、高壓、防粘稠、重量輕、壽命長、無泄漏、結構簡單、沖洗維護方便。

 【UNS（UGS）系列彩色石英管液位計選型說明】：



產品名稱	型號	用途及命使用場合	公稱壓力

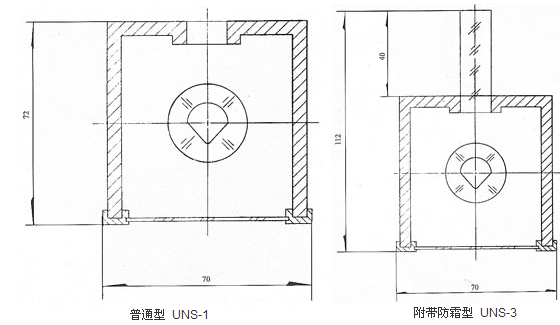

彩色液位計	UNS-A-1 UNS-B-1 UNS-C-1	測量透明無色液位，界面且光線較好場合	1.6MPa 2.5MPa 4.0MPa 6.3MPa

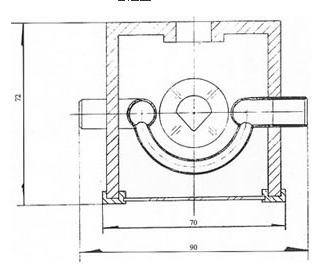

彩色液位計	UNS-A-2 UNS-B-2 UNS-C-2	在UNS-□1附有蒸汽伴熱 夾套，天氣寒冷場合
彩色液位計	UNS-A-3 UNS-B-3 UNS-C-3	UNS-□1附加防霜裝置，使用于低溫介質，避免低溫介質造成外表凝霜

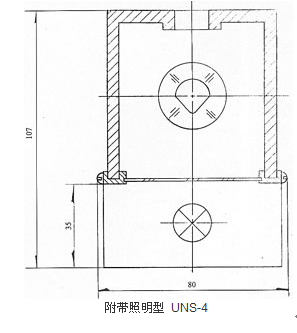

彩色液位計	UNS-A-4 UNS-B-4 UNS-C-4	測量有色液體液位，界面且光線較弱，夜間監測場合，在UNS-□1附有照明裝置
彩色液位計	UNS-A	液位計兩端為閥門，閥門帶安全裝置。當石英管意外破損，防止容器內介質外流，由于閥門 通道比較小，所以只適合測量低粘度介質
彩色液位計	UNS-B	兩端采用三通法蘭連接，無安全裝置。由于口徑為20mm, 可測量較粘稠介質的液位
無盲區彩色液位計	UNS-C	兩端采用三通法連接，無安全裝置。由于口徑為20mm,可測量較粘稠介質的液位；測量范圍與顯示高度同等。

 【UNS（UGS）系列彩色石英管液位計不同類型】：
